一种GSM固定无线接入设备的设计与实现

随着无线通信技术的不断发展，GSM网络因其覆盖广泛、技术成熟、成本低廉等优势，在特定场景下依然发挥着重要作用。固定无线接入（FWA）作为延伸网络覆盖、提供基本语音和数据服务的重要手段，其设备的设计具有重要的现实意义。本文旨在探讨一种基于GSM网络的固定无线接入设备的设计方案，重点阐述其系统架构、硬件构成、软件功能及关键实现技术。

一、 系统总体架构设计

该GSM固定无线接入设备旨在为无法或不便部署有线线路的区域（如偏远乡村、临时工地、应急通信点）提供稳定的语音和低速数据接入服务。其系统架构主要分为三个层次：

1. 用户终端接口层：提供标准的用户接口，如RJ-11电话接口（用于连接普通固定电话机）和以太网接口（可选，用于低速数据接入，如GPRS数据传输）。
2. 设备核心处理层：这是设备的核心，集成了GSM模块（负责无线信号的调制解调、网络注册、呼叫建立与维持）、主控微处理器（负责协议处理、接口控制、状态管理）、语音编解码器、以及必要的电源管理和时钟电路。
3. 无线网络接入层：通过内置天线或外接天线，与运营商的GSM基站进行通信，接入公共移动网络。

整个设备作为用户终端与GSM网络之间的透明桥梁，将传统的固定电话信号或数据信号转换为GSM无线信号进行传输，反之亦然。

二、 硬件模块详细设计

1. GSM通信模块：选用工业级、高稳定性的GSM/GPRS模块（如SIM800系列）。该模块需支持GSM 900/1800MHz双频，具备完整的AT命令集，用于实现网络注册、拨打/接听电话、收发短信以及GPRS数据连接功能。模块通过串口（UART）与主控芯片通信。

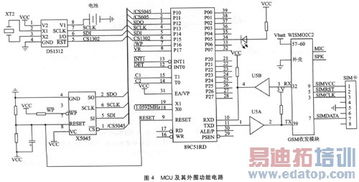

2. 主控微处理器单元（MCU）：选用一款低功耗、性能适中的ARM Cortex-M系列微控制器。其核心职责包括：解析并执行来自GSM模块的AT指令和响应；管理电话接口的摘挂机检测、双音多频（DTMF）信号的生成与解码；控制以太网控制器（如有）；处理简单的网络协议（如PPP）；管理设备状态指示灯和配置接口（如Web服务器或串口配置）。
3. 语音处理单元：包含语音编解码器（Codec），用于将来自电话接口的模拟语音信号转换为数字信号（并通过GSM模块进行无线传输），同时将接收到的数字语音信号还原为模拟信号。需要实现回声消除（AEC）和舒适噪音生成（CNG）等功能以提升通话质量。
4. 用户接口单元：

• 电话接口（FXS）：采用成熟的用户线接口电路（SLIC）芯片，提供馈电、过压保护、振铃信号生成、摘挂机状态检测等功能。

• 数据接口（可选）：集成一个以太网控制器（如ENC28J60）和RJ-45接口，通过PPP over Ethernet或简单的TCP/IP栈，为连接的计算机提供GPRS数据上网通道。

1. 电源与辅助单元：设计宽电压输入（如9V-24V DC）的开关电源电路，为各模块提供稳定、隔离的电压。包含实时时钟（RTC）、看门狗电路以及用于本地配置和调试的串口。

三、 软件系统设计

软件运行于主控MCU之上，采用前后台或轻量级实时操作系统（RTOS）架构，主要包括以下模块：

1. AT命令驱动与协议栈：实现与GSM模块的可靠串口通信，封装基础的呼叫控制、短信、GPRS附着等AT命令操作，并处理模块返回的响应和异步通知（如来电指示）。
2. 呼叫控制与状态管理：作为设备的核心逻辑，管理从摘机、拨号、呼叫建立、通话中到挂机的完整状态机。处理DTMF号码的收发、呼叫等待、来电显示等功能。
3. 语音通道管理：控制语音编解码器的启动、停止，并与GSM模块的语音通道同步。在数据业务激活时，能正确挂起或切换语音通道。
4. 网络与数据管理（可选）：实现PPP协议栈，用于建立GPRS数据连接；或者实现一个简化的TCP/IP栈及NAT功能，为以太网侧提供网络地址转换服务。
5. 配置与管理接口：提供多种设备配置方式，如通过串口使用命令行界面（CLI），或通过Web服务器进行图形化配置。可配置的参数包括：APN、用户名/密码、本机号码、PIN码、网络搜索模式等。
6. 诊断与维护功能：实现信号强度指示、网络注册状态查询、通信日志记录、故障告警等功能，便于安装和维护。

四、 关键技术与挑战

1. 通话质量保障：在无线环境下，需重点优化语音编解码算法（通常采用GSM全速率或增强全速率编码），并有效处理无线链路波动带来的时延、抖动和丢包，通过软件算法进行一定程度的补偿和平滑。
2. 设备稳定性与可靠性：作为固定接入设备，需要7x24小时不间断运行。设计上需考虑散热、防雷击、电源浪涌保护、软件看门狗以及异常网络状况下的自动恢复机制。
3. 功耗与散热设计：虽然为固定设备，但低功耗设计有助于提升稳定性和降低温升。在GSM模块发射功率较大时，需有合理的PCB布局和散热措施。
4. 互联互通性：必须确保与不同运营商GSM基站的兼容性，严格遵守GSM协议规范，并通过相关的入网认证测试。

五、 结论

本文提出了一种实用化的GSM固定无线接入设备设计方案。该设计以成熟的GSM模块和微控制器为核心，通过合理的硬件选型与架构设计，结合稳定的嵌入式软件，实现了将固定电话和低速数据业务可靠接入GSM移动网络的功能。该设备设计结构清晰、成本可控、易于部署，能够有效解决特定场景下的基本通信接入需求，在应急通信、边远地区覆盖等领域具有较好的应用前景。随着技术演进，未来可考虑向支持3G/4G多模融合、更高数据速率和更智能网管功能的方向升级。
