RS485/RS232 Modbus转Profinet网关 实现工业读卡器与PROFINET网络的可靠集成

在现代工业自动化与物联网系统中，不同通信协议设备之间的互联互通是构建高效、智能产线的关键挑战。其中，将基于RS485或RS232接口、采用Modbus协议的工业读卡器（常用于身份识别、物料追踪、生产流程管理）无缝集成到主流的PROFINET工业以太网中，是实现数据集中采集与上层系统（如PLC、SCADA、MES）集成的常见需求。而专为这一场景设计的RS485/RS232 Modbus转Profinet网关，正是解决这一问题的核心桥梁。

一、网关的核心作用与工作原理

1. 协议转换枢纽

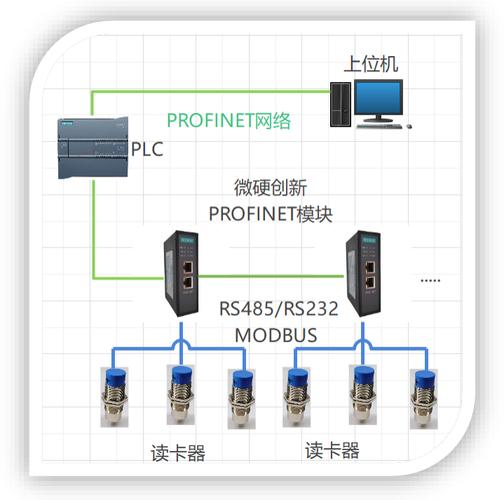

该网关的核心功能是充当协议转换器。它的一端通过RS485（常见于多设备、较长距离通信）或RS232（常见于点对点、短距离通信）物理接口与Modbus读卡器连接，遵循Modbus RTU或ASCII协议进行数据交换；另一端则通过以太网端口接入PROFINET网络，作为一个标准的PROFINET从站设备，与PROFINET主站（通常是西门子等品牌的PLC）进行高速、确定性的数据通信。

2. 数据映射与处理
网关内部通过固件完成复杂的协议翻译。它将Modbus读卡器的寄存器数据（如卡号、状态、时间戳等）映射为PROFINET网络中的输入/输出（I/O）数据，反之，也将来自PLC的控制指令（如启动读取、设置参数）转换为Modbus命令发送给读卡器。整个过程对两端的设备透明，读卡器“认为”自己在与一个Modbus主站通信，而PLC则“认为”自己在访问一个本地的I/O模块或智能从站。

二、实现设备接入的关键步骤

1. 硬件连接与配置
读卡器侧：根据读卡器接口类型，使用标准电缆（如RS485采用屏蔽双绞线）将读卡器连接到网关的对应串行端口。需正确设置网关串口参数（波特率、数据位、停止位、校验位）以匹配读卡器。
网络侧：使用网线将网关的PROFINET端口接入工厂的工业以太网交换机，并为其分配唯一的设备名称和IP地址（通常在PROFINET中，设备名更为关键）。

2. 软件配置与数据映射
这是集成的核心环节。通常使用网关厂商提供的专用配置软件（如GSDML文件导入PLC编程工具后，或独立的配置工具）进行：

• 导入设备描述：在PLC的工程软件（如TIA Portal）中安装网关的GSDML文件，将其作为硬件目录中的从站设备添加。
• 定义通信参数：在配置软件中，详细设置与读卡器的Modbus通信参数，并定义需要读写的Modbus寄存器地址（例如，卡号数据所在的保持寄存器地址）。
• 创建数据映射表：将定义的Modbus数据点（如读卡器的“卡号”寄存器）一对一地映射到网关的PROFINET输入/输出数据区。这个过程通常以直观的表格形式完成，配置软件会自动生成对应的地址偏移量。
• 下载配置：将完成的配置方案下载到网关硬件中。

3. PLC编程与数据交互
在PLC编程软件中，配置好的网关从站会显示出预定义的输入/输出数据块。工程师可以像访问本地I/O一样，直接使用这些地址进行编程。例如，当读卡器读到一张卡时，对应的卡号数据会自动更新到映射的输入数据区，PLC程序可以立即读取并用于逻辑判断、数据记录或上传至MES系统。

三、应用优势与价值

• 无缝集成：使大量遗留的、成本效益高的Modbus串口读卡器无需改造即可融入先进的PROFINET网络，保护现有投资。
• 提升系统性能：PROFINET的高速率和确定性通信，确保了读卡数据能够被PLC实时、可靠地获取，满足高速生产线的节拍要求。
• 简化布线与管理：利用工厂现有的以太网基础设施，替代了传统的长距离串行布线，降低了布线成本和复杂性，便于集中管理和诊断。
• 增强系统灵活性：网关通常支持连接多个Modbus设备（在RS485总线上），并通过一个PROFINET接口上传，节省了PLC的通信资源。

四、选型与实施注意事项

1. 协议支持：确认网关支持读卡器使用的具体Modbus协议变种（如RTU）。
2. 性能匹配：根据读卡器的数据量、刷新频率选择网关的PROFINET数据交换容量和更新周期。
3. 环境适应性：选择符合工业环境要求（如宽温、防尘、EMC抗干扰）的产品。
4. 诊断功能：优先选择具备完善网络与串口状态诊断指示的网关，便于快速排查故障。

结论

RS485/RS232 Modbus转Profinet网关通过高效的协议转换，成功地将工业Modbus读卡器这类数据采集终端融入了以PROFINET为骨干的现代自动化控制系统。它不仅解决了通信异构的难题，更通过标准化、网络化的接入方式，为构建透明、高效、智能的数字化车间提供了坚实的数据链路基础，是实现工业4.0及智能制造中“数据向上集中”策略的重要工具。
